مشخصات دستگاه عرضی برش لیزر فایبر فلزات مدل Delta
بدنه و استراکچر دستگاه عرضی برش لیزر فایبر فلزات مدل Delta با روش های نوین و مدرن و اجرای تحلیل های مهندسی طراحی و تولید شده است . بدنه دستگاه از فولاد مقاوم ساخته شده و با ترکیب و طراحی علمی و اصولی و به کارگیری تحلیل های کامپیوتری با بهره مندی از تجربه بالا قابلیت دستیابی به حرکت های بسیار دقیق و یکنواخت را در ماشین برش لیزر فراهم کرده است .

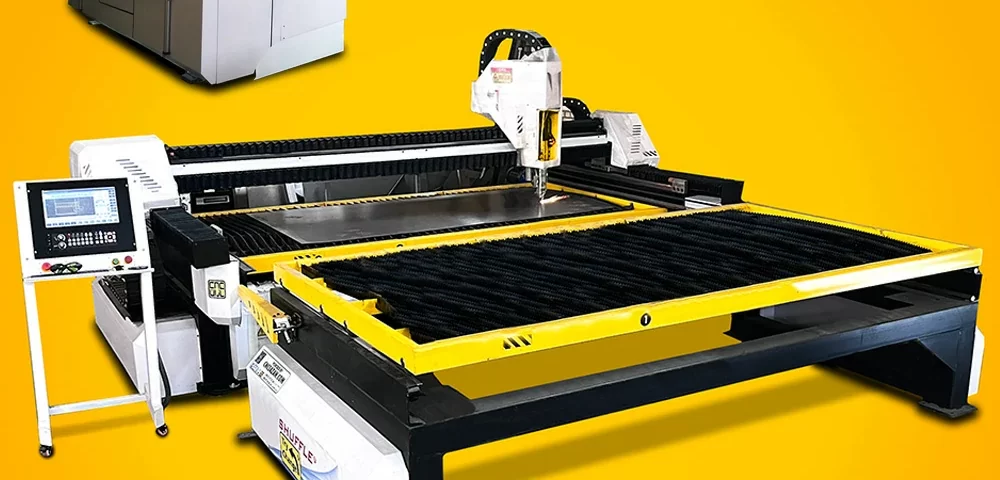

دستگاه عرضی برش لیزر فایبر فلزات مدل Delta
برای بالا بردن کارایی دستگاه در طولانی مدت ، در ساخت دستگاه از ورق ها و قوطی های ضخیم و مقاوم به همراه مواد ترکیبی استفاده شده است ، و برای اطمینان از عدم تنش پسماند ، به روش حرارتی تنش زدایی می شود.
در مدل shuffle سازه دستگاه به صورت طولی ساخته شده است و میز چنچر هم در راستای طولی و معمولا پشت دستگاه نصب می شود.شما میتوانید از طریق این لینک مشخصات دستگاه لیزر شافل را مشاهده کنید.
در مدل عرضی Delta سازه دستگاه بر اساس جدید ترین طرح لیزر و با استاندارد های اروپایی ساخته شده و دستگاه به صورت عرضی ساخته شده که مزایای زیادی نظیر افزایش سرعت و دینامیک دستگاه افزایش شتاب و دسترسی بهتر به تمام نقاط میز دارد.

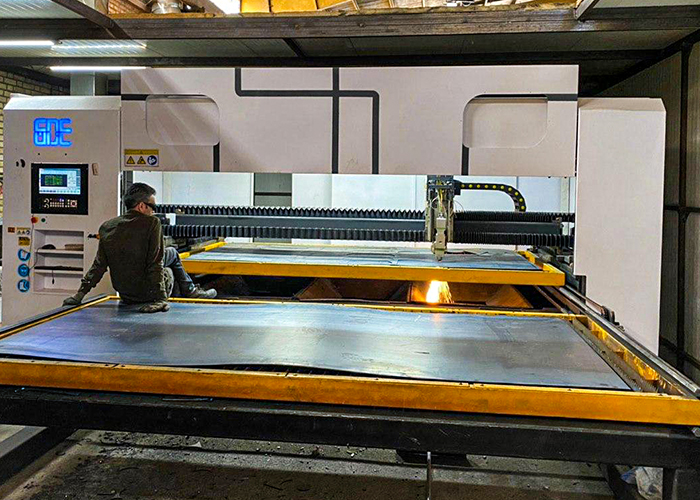

دستگاه عرضی برش لیزر فایبر فلزات مدل Delta
توصیه میکنیم برای آشنایی بیشتر با تفاوت دستگاه های عرضی و طولی و مقایسه آنها با هم ، این مقاله ما را در سایت سی ان سی سازان مطالعه کنید.
مشخصات فنی دستگاه عرضی برش لیزر فایبر فلزات مدل Delta
- قابلیت افزایش توان سورس لیزر فایبر تا ۱۲ کیلووات
- وزن شاسی اصلی بیش از ۵.۵ تن
- شاسی تنش گیری شده
- میز کشویی با سرعت متغیر و قفل کننده Super Magnet
- دارای بیشترین کورس حرکتی در محور Z
- قابل ارائه با سیستم کنترلی Cypcut 8000 و پشتیبانی Lantec (optional)
- طراحی عرضی German Design
- جانمایی آسان و کارآمد در کارگاه
سیستم محرک دستگاه از موتورهای سروو Digital با دینامیک بالا و سرعت پاسخ ۰.۰۰۱ ثانیه امکان دستیابی به دقت و سرعت بالا را در کمترین زمان ممکن فراهم میکند.اتصال سروو موتور ها به سیستم مکانیکی توسط گیربکس های سیاره ای precision با گشتاور بالا و بدون کمترین لقی و خطا برقرار می شود.گیربکس های استفاده شده از نوع helical با لقی در رنج ArcMinute است و با اتصال صلب و دقیق به سیستم مکانیکی ، حرکت های یکنواخت در سرعت های بالا را به سهولت در اختیار قرار میدهد.
پنل کنترل دستگاه مجهز به کلید های حرکت دستی محورها ، کلید های اجرا ، توقف ، مکث و برگشت در مسیر برش کلید های کنترل لیزر و نیز مجهز به ۲ ولوم جهت کنترل ذقیق و پیوسته Continouse سرعت برشکاری و کنترل فرایند برش است.
انتخاب برنامه برشکاری در دستگاه می تواند به روش های حافظه خارجی USB و یا حافظه داخلی برنامه های برشکاری شده و یا ارتباط بی سیم از طریق WIFI انجام بگیرد.پس از باز کردن نقشه ابعاد و مشخصات آن به همراه شکل و تصویر برش برای اپراتور نمایش داده می شود.سپس اپراتور نقطه شروع برش را با اشاره گر لیزری انتخاب میکند و می تواند با اشاره گر مسیر برش را به صورت آزمایشی انجام دهد و یا با انتخاب ابزار ، برشکاری را در مشخص شده با اشاره گر لیزری انجام دهد.
ویدیوکلیپ های دستگاه های برش cnc لیزر فایبر سی ان سی سازان را میتوانید هم از سربرگ ویدیو ها ی سایت ، هم از کانال آپارات و هم کانال یوتیوب ما دنبال کنید.
جدول مشخصات فنی
| عنوان | مشخصات |
|
ابعاد کارگیر |
۱۵۰۰*۳۰۰۰ میلی متر(کابین دستگاه آپشن میباشد)
طرح اروپایی ، سیستم میز عرضی Max Speed : 100 m/min Repeatability : +- 0.03 Acuracy : 0- 0.03 |
| میز برش | تک میز ( با قابلیت نصب میز دوم آپشن) |
| سرووموتور | Dual Drive Servo motor A2 Taiwan Delta
Option Beckhoff |
| گیر بکس | Japan Shimpo |
| روغن کاری | Integrated Automatic Lubrication |
| کنترل ارتفاع | Automatic Height System |
| هد لیزر | +Fiber laser Cutting Head From Reytools SWISS R |
| چیلر | Water Chiller S&A Dual channel |
| کنترلر | Controller Beckhoff / Industrial Touch screen Germany |
| سورس | (Fiber Laser Raycus) other Brand Option |
| شیر برقی | Japan SMC |
| ریل لاینربرینگ | Square Rail Taiwan |
| بلبرینگ | Bearings Japan |
| دندنه شانه | Rack & Pinion Transmition WMH Germany |
| بال اسکرو | Ball Screw ; Hiwin Korea / Tbi Taiwan |
| لوازم برقی | Electrical Component France |
