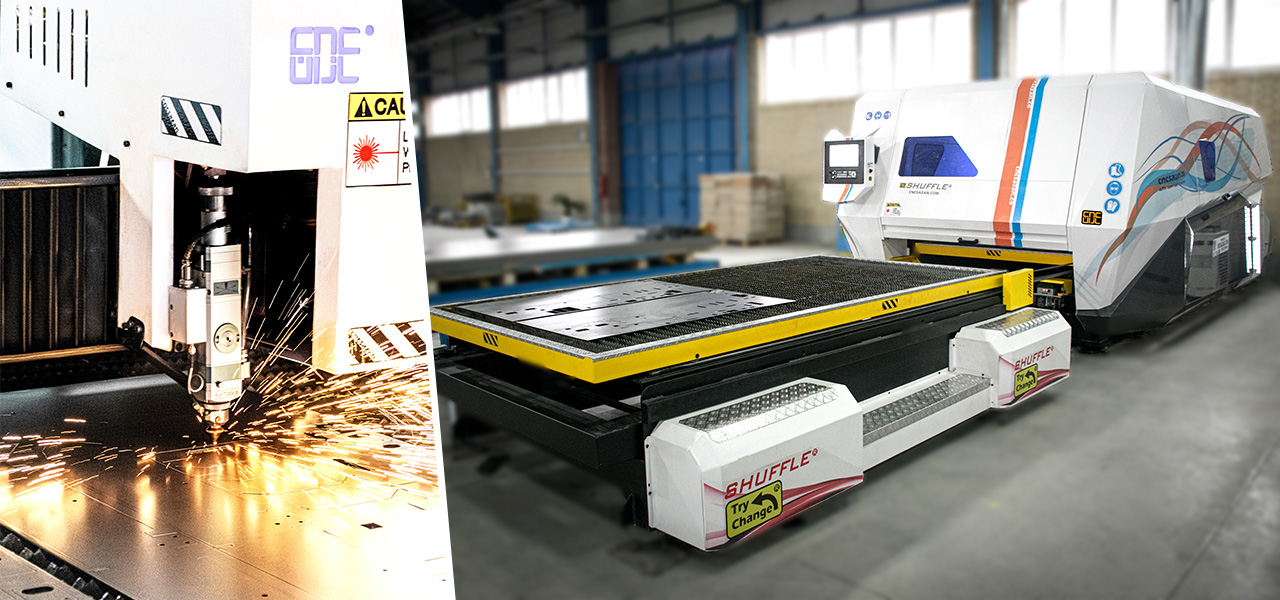

ساختار و عملکرد کلی دستگاه برش لیزری فلزات شافل چگونه است؟

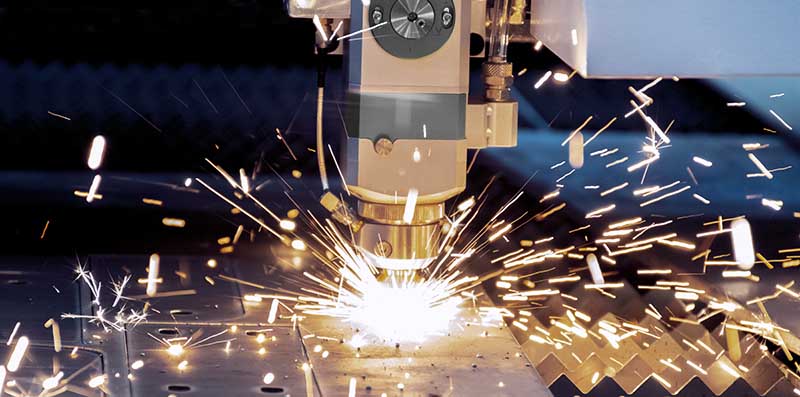

ماشین برش laser از شرکت دانش بنیان سامانه های دقیق نوین افراز یک ماشین cnc تخصصی و حرفه ای برای تولید با سرعت و کارایی بالا جهت برش لیزری فلزات با استفاده از تکنولوژی لیزر می باشد.این دستگاه برش لیزر فایبر توانایی برش انواع فلزات و آلیاژها را با سرعت ، دقت و دینامیک بالا فراهم می کند.
دستگاه برش لیزری فلزات شامل دستگاه و میز cnc و سورس لیزر به همراه سیستم های کنترل و اپراتوری می باشد ، سیستم برش laser برای برشکاری با لیزر های حالت جامد solid state و توانایی برش فلزات رنگین و انواع فولادها با سرعت بالا است.
سیستم محرک این ماشین بصورت Rack-pinion و کشش موازی از طرفین است ، سیستم محرک با تکنولوژی zero-backlash و Rack-Pinion های بسیار دقیق ساخت تایوان در مدل (shuffle) حرکت دقیق و یکنواخت در مسیر طولی میز فراهم میکند.
استفاده از تکنولوژی rack-pinion با تکنولوژی zero backlash به صورت مداوم کنترل و حرکت سیستم را به صورت پیوسته دقیق حفظ میکند.
سیستم کنترل دستگاه از تکنولوژی IPC و شامل قابلیت های تخصصی برش لیزر به همراه راحتی و سهولت در استفاده از است .
سیستم کنترل علاوه بر کنترل محور های دستگاه cnc در راستای طولی و عرضی برای کنترل ارتفاع و فاصله هد لیزر از ورق و نیز کنترل دقیق توان لیزر استفاده می شود.
انواع لیزر و خدمات ما
برای برش فلزات ، دو دستگاه لیزر با قابلیت های متفاوت را میتوانید در نظر داشته باشید.در این مقاله شما با دستگاه لیزر شافل آشنا شدید ، اما برای آشنایی با دستگاه لیزر Heavy Duty میتوانید اینجا کلیک کنید.
همچنین برای مقایسه این دو دستگاه میتوانید این مقاله را در سایت سی ان سی سازان مطالعه کنید.
شرکت دانش بنیان سامانه های دقیق نوین افراز ، ارایه دهنده ی انواع ماشین آلات برش سی ان سی ، این دستگاه را با بالاترین کیفیت طراحی و تولید در اختیار مشتریان قرار میدهد.
همچنین با ارایه خدمات پس از فروش از جمله آموزش ، نصب و تامین فطعات مصرفی ، به حمایت از مشتریان در طول چرخه ی کارشان می پردازد.
ویدیوکلیپ های دستگاه های برش cnc لیزر فایبر سی ان سی سازان را میتوانید هم از سربرگ ویدیو ها ی سایت ، هم از کانال آپارات و هم کانال یوتیوب ما دنبال کنید.
جدول مشخصات فنی دستگاه شافل
عنوان | مشخصات |
ابعاد کارگیر | ۱۵۰۰*۳۰۰۰ میلی متر(کابین دستگاه آپشن میباشد) |
میز برش | تک میز ( با قابلیت نصب میز چنجر) |
سرووموتور | Dual Drive Servo motor A2 Taiwan Delta |
گیر بکس | Japan Shimpo |
روغن کاری | Integrated Automatic Lubrication |
کنترل ارتفاع | Automatic Height System |
هد لیزر | +Fiber laser Cutting Head From Reytools SWISS R Auto Focus Profisional |
چیلر | Water Chiller S&A Dual channel |
کنترلر | Controller Cycut / Industrial Touch screen |
سورس | Fiber Laser Raycus |
شیر برقی | Japan SMC |
ریل لاینربرینگ | Square Rail Taiwan |
بلبرینگ | Bearings Japan |
دندنه شانه | Rack & Pinion Transmition YYC Taiwan |
بال اسکرو | Ball Screw ; Hiwin Korea / Tbi Taiwan |
لوازم برقی | Electrical Component France |
