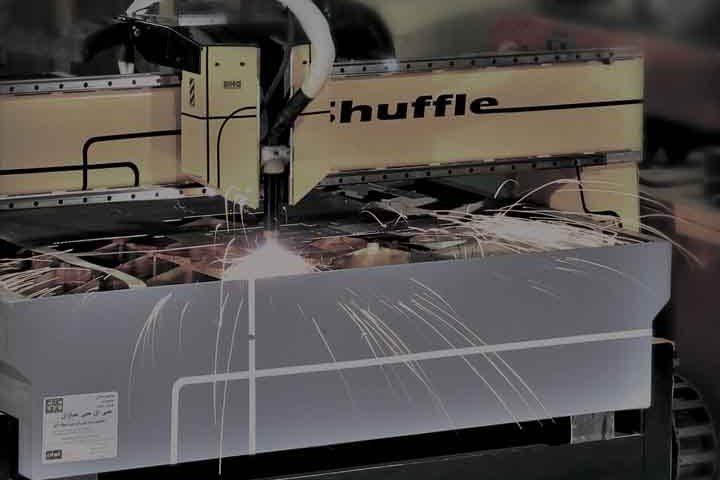

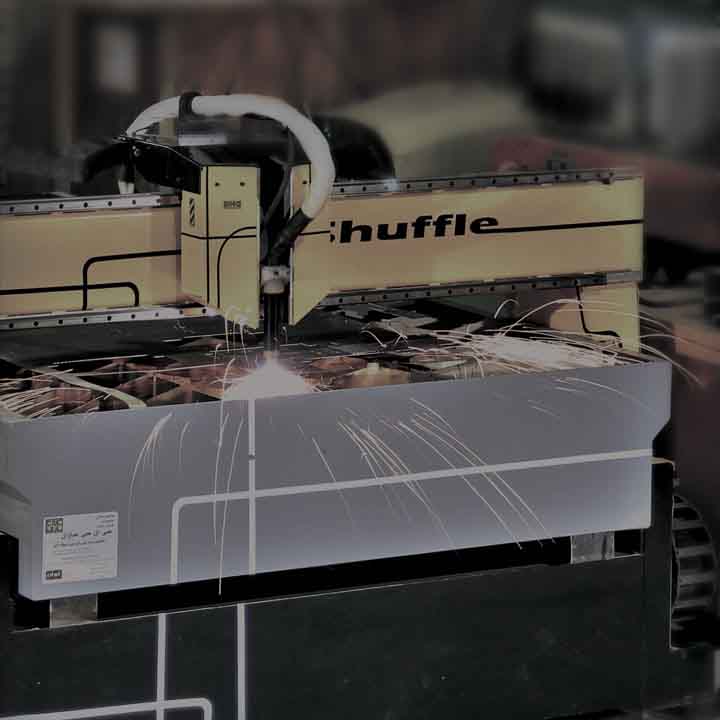

جدیدترین محصول سی ان سی سازان | سریعترین میز برش CNC با دقت بالا مخصوص برشکاری سریع و دقیق پلاسما. سازگار با سیستم های برش ساخت کشور آمریکا HyperTherm ، آلمان Kjellberg ، و سیستم های برش استاندارد شرکت گام الکتریک ، صبا الکتریک با پشتیبانی از تکنولوژی های سوراخکاری با پلاسما ، حکاکی و برشکاری بدون پلیسه.دستگاه برش CNC

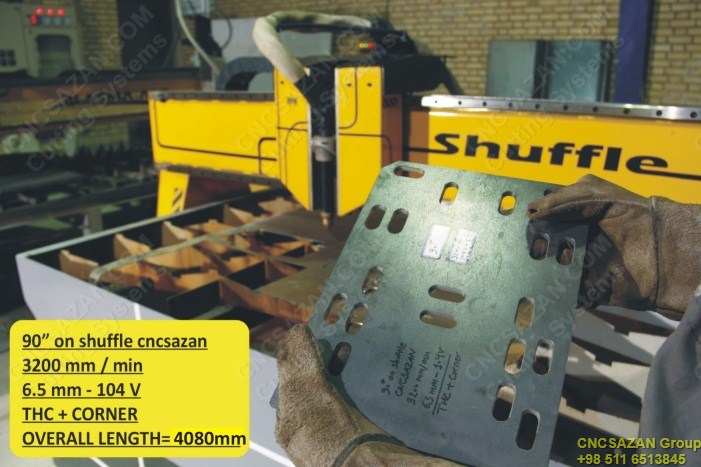

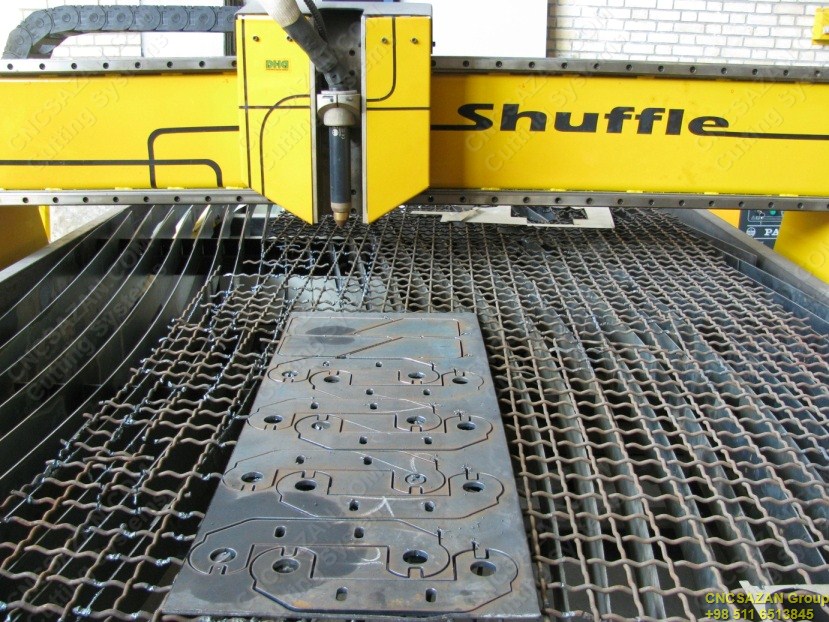

دستگاه برش پلاسما-دینامیک بالا PlasmaHS مدل shuffle

سریعترین میز CNC برش پلاسما با امکانات منحصر به فرد در رده برش با کیفیت سطح شبیه لیزر با توانایی برش فلزات تا ضخامت های بسیار بالاتر در مقایسه با لیزر. لبه های برش بدون پلیسه با تکنولوژی جدید آلمان برش دقیق و اقتصادی را برای صنایع تولیدی و خدماتی فراهم میکند.

دستگاههای برش پلاسمایCNC تخصصی با دینامیک بالا مخصوص برش انواع فلزات به روش اقتصادی با دقت و سرعت بالا است.

رمز کارایی بالای این دستگاه استفاده از بهترین قطعات و مواد اولیه به همراه طراحی اصولی و روش ساخت حرفه است ، امکانات و تکنولوژی هایی که در این دستگاه برش به کار رفته کاملا منحصر به فرد و بالاترین کارایی را در رده میز های برش پلاسما فراهم کرده است.

سازه مکانیکی دستگاه کاملا به هم پیوسته و صلب ساخته شده است و توسط فرز دروازه ای CNC دقیق ماشینکاری شده است ، در همه محور های از ریل های راهنمای دقیق و با دوام مارک HIWIN ساخت کره جنوبی دو عدد به موازات استفاده شده تا کمترین لقی یا تنش اضافی ایجاد شود.موتورهای AC-SERVO از مارک Delta تایوان توسط گیربکس های خورشیدی Apex Dynamic و دنده شانه مایل به سازه متصل شده است.گیربکس های خورشیدی حرفه ای با لقی کمتر از ۶ آرک دقیقه با طول عمر بیش از ۵۰.۰۰۰ ساعت کار بدون نیاز به سرویس دقت کاری دستگاه را در طول چندین سال تضمین میکند.

دینامیک حرکتی با شتاب بالا و سرعت جابجایی ۸۴ متر در دقیقه این دستگاه را به پر سرعت ترین میز CNC برای برش دقیق و سریع قطعات با تکنولوژی های پلاسمای با کیفیت برش شبیه لیزر Laser Like – Hi Focus تبدیل کرده است.

دانلود کاتالوگ دستگاه تخصصی برش پلاسما Shuffle

دانلود کاتالوگ سیستم کنترل H3-System

دستگاه CNC پلاسما shuffle

دستگاه CNC پلاسما مدل shuffle

برای افزایش سرعت و دقت تولید تکنولوژی های IHS و fine-THC با تکنولوژی منحصر به فرد شرکت سی ان سی سازان در این سیستم تعبیه شده است،بوسیله تکنولوژی IHS تورچ از برخورد و آسیب محافظت می شود و نیز فاصله اولیه جرقه زنی پلاسما تنظیم می شود که باعث افزایش عمر الکترود و کاهش زمان برای موقعیت یابی قبل از برش می شود ، تکنولوژی fine-THC با حفظ دقیق فاصله تورچ از ورق در حین برش علاوه بر امکان برش ورق های موج دار ، کیفیت و لبه برش بسیار تمیزی را ایجاد میکند.

برای کنترل دستگاه برش با این مشخصات منحصر به فرد از سیستم کنترل بسیار مدرن H3 System با امکانات تخصصی ذیل استفاده شده است.این سیستم کنترل تمامی امکانات تخصصی را به آسانی و راحتی در اختیار اپراتور قرار می دهد ، نرم افزار کاملا فارسی با رابط کاربری لمسی (touch screen) کنترل دستگاه را برای اپراتور بسیار ساده ، راحت و مطمین میکند و اپراتور به سرعت میتواند کار با دستگاه کار کند.

  • سیستم کنترل IPC
  • امکانات تخصصی برای برشکاری، مارکینگ و سوراخکاری
  • کتابخانه قطعات صنعتی با بیش از ۳۰ قطعه پر استفاده و امکان ترکیب قطعات
  • نرم افزار چیدمان قطعه در ورق و جایگذاری اتومات برای تولید قطعات
  • امکان پرش بین برش ها و شروع از هر محلی روی نقشه
  • کنترل پیوسته سرعت برشکاری و پارامترهای برشکاری ، با لیست تنظیمات برای هر ورق و انواع مختلف
  • کالیبراسیون ورق (نیاز نیست ورق را دقیقا موازی با محور قرار دهید، سیستم کنترل زاویه و مبدا آن را محاسبه و برش را روی ورق دقیق انجام می دهد)
  • ورودی نقشه اتوکد DXF یا برنامه GCODE طبق استاندارد جهانی و سازگار با نرم افزارهای CAD/CAM
  • سیستم کنترل و برق این دستگاه به صورت FAN-LESS بدون نیاز به سرویس است و تمامی اجزای سیستم در برابر تداخل های الکترومغناطیسی پلاسما محافظت شده است
توضیحات مشخصات فنی

مشخصات میز برش پلاسما مدل شافل shuffle

برش پلاسما با کمترین آلایندگی و دود

دستگاههای برش CNC پلاسما با میزهای مکنده و حوضچه آب عرضه می شوند ، آلایندگی های پلاسما که شامل دوده و گازهای برشکاری است در میز زیر دستگاه جذب آب و یا توسط مکنده کشیده می شود و کمترین آلایندگی را در فضای کاری ایجاد میکند.

برش پلاسما با بالاترین سرعت و دقت

دستگاههای برش پلاسما سرعت و دینامیک بسیار بالای تا ۸۰ متر در دقیقه را دارند، برشکاری با سرعت بسیار بالا بدون مکث در جابجایی بین قطعات ، سرعت و تیراژ تولید قطعه را به حداکثر می رساند. سرعت بالای برشکاری بالا امکان تولید قطعه با کمترین زمان و بالاترین کیفیت را در ورق های نازک فراهم میکند.دستگاه برش پلاسما

مورد استفاده برای برای صنایع فلزی ، HVAC تهویه هوا و کانالهای هواکش ، تابلو سازی ، گرافیک و طرح های زینتی و دکوراسیون داخلی و دکوراسیون شهری.

برش پلاسما با لبه های برش عالی

دستگاههای برش CNC پلاسما با کنترل دقیق سرعت و شتاب در گوشه ها و قطعات ، امکان برشکاری با بالاترین کیفیت را فراهم میکند. کنترل CNC اختصاصی برای برش پلاسما ، امکان کنترل دقیق شتاب های حرکتی در اول ، آخر و حین برش در گوشه های برش به همراه کنترل دقیق ارتفاع به صورت کاملا اتوماتیک تحت کنترل CNC را فراهم می کند. لبه های برش ایجاد شده با دستگاههای CNC سازان ، دقت و لبه های تمیزی دارند و کمترین عملیات سنگ زنی و پرداخت را لازم دارند.

برش پلاسما به سادگی و سهولت

برش پلاسما با کیفیت بالا نیازمند تنظیمات پیشرفته بیش از ۳۰ پارامتر مختلف است ، میز های برش CNC با کنترل CNC پلاسما به سهولت امکان تنظیم پارامترهای پلاسما را برای کاربر فراهم میکند. صفحات اپراتوری به صورت گرافیکی و نمایش به زبان فارسی ، تکنولوژی برش پلاسما را برای اپراتور بسیار ساده و در دسترس میکند.

برش پلاسما با ایمنی و دوام بالا

ایمنی اپراتور در حین کار با سیستم پنل کنترل با کلید ها و نمایشگرهای سخت افزاری برای کارکرد در شرایط صنعتی با طول عمر بالا و مقاومت کامل در برابر ذرات گرد و غبار محیط ، به همراه سیستم کنترل و فرمان بدون نیاز به تهویه Passive-Cooling Technology امکان کارکرد مداوم بدون سرویس با طول عمر بالا را به دستگاه می دهد.برش CNC پلاسما سریع

برش پلاسما با هزینه کمتر

قطعات مصرفی در برش پلاسما مهمترین هزینه جاری برشکاری پلاسما است ، دستگاههای برش CNC سی ان سی سازان از چندین فناوری و نوآوری در جهت افزایش طول عمر قطعات مصرفی پلاسما استفاده میکند. سیستم های هوشمند کنترل ارتفاع نازل پلاسما از سطح ورق در ابتدا و حین برش ، کنترل اتوماتیک موقعیت ایجاد جرقه پلاسما و کنترل پیوسته روی سرعت ، شتاب و مسیر حرکت عمر قطعات مصرفی را افزایش می دهد.

ویژگی های منحصر به فرد دستگاه PlasmaHS مدل shuffle

  • سرعت جابجایی بالا تا ۸۴ متر در دقیقه
  • دینامیک بسیار بالا برای ایجاد لبه ها و گوشه های تیز با شتاب ۱.۵G.
  • دقت برشکاری ۰.۰۵ میلیمتر
  • سازه و بدنه بسیار صلب و به هم متصل ماشینکاری شده بوسیله فرز دروازه ای CNC با دقت بالا
  • پل عرضی با محرک در دو طرف (کشش موازی)
  • حرکت عرضی و طولی با راهنماهای دقیق مارک HIWIN ساخت کره جنوبی
  • موتور و محرک های سروو AC دینامیک بالا مارک Delta ساخت تایوان
  • گیربکس خورشیدی با دقت بسیار بالا و عدم نیاز به سرویس (Life time) مارک Apex Dynamic ساخت تایوان
  • محافظ کابل های مارک Igus ساخت آلمان.
  • مجهز به کاور مخصوص کاهش تششعات الکترومغناطیسی پلاسما EMI
  • تورچ پلاسما با تکنولوژی IHS:
  • تورچ پلاسما با تکنولوژی Fine-THC:
  • نسل جدید سیستم کنترل برای افزایش دقت و سرعت H3 System
  • رابط کاربری چند زبانه و لمسی برای راحتی کاربری و اپراتوری
  • قابلیت Under Water برای برش ورق های آلیاژی و صنایع هوافضا و دریایی
  • سیستم کنترل کاملا تخصصی برای دستگاه پلاسمای دقیق با مزیت افزایش عمر الکترود،جلوگیری از برخورد تورچ با ورق و آسیب تورچ،افزایش چشمگیر دقت و کیفیت برش
  • سیستم برق و کنترل با تکنولوژی FAN-LESS (بدون فن) برای افزایش عمر دستگاه و عدم نیاز به سرویس


مشاهده جدول مشخصات فنی

مشخصات فنی دستگاه برش پلاسما دینامیک بالا مدل Shuffle

مواردی که با *علامت گذاری شده جزو موارداپشن میباشد

سیستم کنترل برند smartCNC

سیستم صنعتی بدون نیاز به فن و خنک کننده

شبیه سازی قبل از اجرا

پیش نمایش قبل از باز کردن برنامه

تنظیمات برشکاری برای هر نوع ورق

SmartCNC

Advanced IPC

Rugged Fan-Less , dust proof

Simulation Before Cut

Preview Before Run

Setting for each Material Type

Laser Calibration Function

فرمت های فایل برشکاری DXF , G-Code
کالیبراسیون قطعه کار* *Laser Pointer

*CAMERA

پروسه های پشتیبانی شده با امکانات تعویض ابزار* Plasma Cutting ,

*Marking

کورس حرکت طولی ۶۰۵۰mm
کورس حرکت عرضی ۱۵۴۰ mm
تعداد کله گی اتوماتیک پلاسما ۱ THC
تعداد کله گی مارکینگ* ۱ Marking Head
سیستم محرک

برند سروموتورها delta تایوان

گیربکس های خورشیدی دقیق apex تایوان

بال اسکرو و لاینرهای دستگاهHIWIN/TBI

کشش موازی از دو سمت

محور عرضی بال-اسکرو

Digital AC Servo + Precision Planetary GearBox

Dual Drive for longitudinal Axis

لقی سیستم گیربکس کمتر از ۱۲Arcmin

Ball-Screw for X axis



راهنمای حرکت طولی Precision Linear Guide Size 25

محافظت شده در برابر پاشش مواد برشکاری با طراحی ویژه

TBI Taiwan

راهنمای حرکت عرضی Precision Linear Guide Size 25

TBI Taiwan

سرعت جابجایی XYZ ۱۵۰۰۰mm/min
دینامیک سیستم ½ G ~ (5m/sec۲)
دقت حرکت طولی و عرضی +-۰.۱ mm
سیستم کنترل ارتفاع پلاسما THC with Collision Protection
سیستم فاصله اولیه جرقه زنی IHS
حداکثر تولرانس نهایی قطعه تولیدی +- ۰.۵ mm
ولتاژ ورودی ۲۱۰ ~ ۲۳۰V Single-Phase
وزن دستگاه ~۱۵۰۰ Kg
جریان برق مصرفی (بدون یونیت پلاسما) Average 4A – Peak 15A
دمای کاری مجاز محیط ۰ .. ۴۰ degree

برش پلاسماTHC

عرض کله گی ۱۵۰ mm
رنج برش پلاسما ۰.۵mm up to 40mm

(depend on Plasma Unit)

تجهیزات استاندارد IHS.

فاصله اولیه اتوماتیک در اول برش ، بالا رفتن در آخر برش

Auto Raise

بالا رفتن تورچ در آخر برش و هنگام حرکت سریع ، جلوگیری از برخورد با قطعات برش خورده در حین حرکت سریع

۳D Collision

محافظت تورچ در برابر برخورد مکانیکی ۳ بعدی

تشخیص سطح ورق اتوماتیک* Touch

Ohmic

دقت سیستم کنترل ارتفاع ۰.۲ mm
قابلیت های کنترل ارتفاع پلاسما CNC –Controlled THC

Automatic Corner Detection

Automatic Pierce – Cut Height

Automatic Torch Raise

Stop on Collision

کورس حرکت اتوماتیک ۱۶۰ mm
حداکثر سرعت برشکاری پلاسما Max 12,000 mm/min

میز مکش*

کنترل دریچه های مکش

CNC controlled

Automatic Valve

شیرهای کنترل شده با CNC برای کنترل هوشمند دریچه ها در حین برشکاری

علامت گذاری حکاکی*

حداکثر سرعت حکاکی ۳۰۰۰ mm/min
عمق قابل تنظیم حکاکی ۰.۱mm up to 1.5mm


کاربردها و برخی از مشتریان

لیست برخی مشتریان که از دستگاه CNC مدل Shuffle استفاده میکنند :

  • هود پارسه تولید کننده لوازم خانگی
  • مشهدلودربهنام خدمات برش کاری
  • صنایع بسته بندی اصفهان پک
  • عراق
  • ایفا صنعت غرب تولید ابزاردقیق و کنتورهای هوشمند
  • و …

ارایه راه حل جامع برای

  • شرکت های تولید کننده صنایع نفت ، پتروشیمی ، تبلیغات
  • شرکت های خدماتی
  • شرکت های تولید کننده صنایع سنگین کشتی سازی ، حمل و نقل
  • شرکت های ماشین سازی
  • صنایع خودرو سنگین
  • و دیگر صنایع ….


طرح و موارد به کار رفته در دستگاههای تولیدی این شرکت در اداره ثبت اختراع و طرح صنعتی جمهوری اسلامی ایران
به صورت جزیی و کلی ثبت شده اند و هرگونه کپی برداری از آن پیگرد قانونی دارد.
